M系列带附板输送链，是由双节距链条衍生而来的。其链条结构包括：内外链板、套筒、滚子、销子和附板。
链条节距为非常用规格，装配类似A1/A2和K2/K4的附件，用于物料的输送。
滚子类型：小滚子（滚子直径小于链板高度）、大滚子（滚子直径大于链板高度）、带F边滚子。
根据要求定制附件种类以及不同安装间隔的链条，不同附件和安装间隔适用于不同输送环境。
不同规格的链条承载的物品种类不同。
可以有效、稳定的进行输送。
根据客户需求来定制链轮，关于链轮的材质、齿数以及轮毂等，详情请咨询隆德技术人员。
产品广泛应用于链输送物料、印刷行业 、医疗设备商业 、矿产行业、机械工程以及电子设备行业。
|
滑型式 |
I |
II |
III |
IV |
|
方法 |
油壶 |
点滴加油 |
油池或油盘润滑 |
强制油泵润滑 |
点击图片放大
■链条本体结构详见如上图

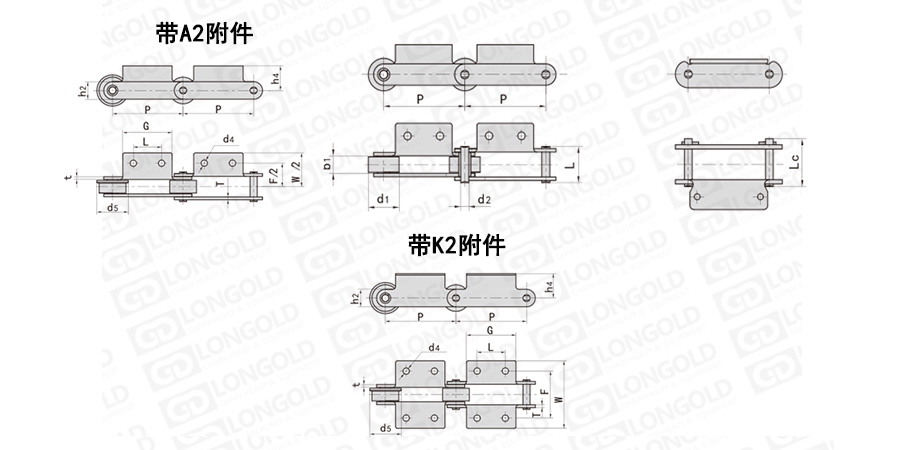

上图为M系列带附板输送链III带A2附件和K2附件的结构图。
带附件结构图表示每一节带附件的情况。
可根据客户的需求，定制附件的种类以及安装间隔，详细请咨询隆德技术人员。
■本体及附件尺寸表
隆德链号
节距
滚子
直径
内节
内宽
销轴
直径
销轴
长度
附件尺寸
PDF图纸
DXF图纸
P
d1
max
b1
min
d2
max
L
max
Lc
max
P
L
G
F
W
h4
h2
d4
t/T
d5
mm
mm
mm
mm
mm
mm
mm
mm
mm
mm
mm
mm
mm
mm
mm
mm
LDM40F10-P76.2-F
76.2
31.5
15.0
14.00
38.0
42.0
76.2
22.2
38.3
76.2
106.5
19.0
26.0
9.4
4.0
40.0
请咨询
请咨询
LDM40F1-P125-R
125.0
36.0
38.0
14.27
75.6
46.1
125.0
50.0
90.0
100.0
140.0
36.0
50.0
13.0
6.0
-
LDM56F1-P100-R
100.0
38.0
20.5
10.00
42.3
48.5
100.0
40.0
70.0
67.5
96.6
35.0
25.0
9.0
4.0
-
LDM56F2-P100-R
100.0
42.0
22.5
10.00
44.6
48.5
100.0
29.7
50.0
124.0
148.0
21.5
32.0
7.0
4.0
-
LDM56F2-P100-F
100.0
42.0
22.5
10.00
44.6
46.1
100.0
29.7
50.0
124.0
148.0
21.5
32.0
7.0
4.0
50.0
LDM56F3-P100-R
100.0
38.0
20.5
10.00
42.3
46.1
100.0
50.0
70.0
71.0
101.0
35.0
25.0
9.0
4.0
-
LDM56F3-P100-F
100.0
38.0
20.5
10.00
42.3
42.6
100.0
50.0
70.0
71.0
101.0
35.0
25.0
9.0
4.0
44.5
LDM56F8-P100-R
100.0
38.0
17.0
10.00
38.8
50.1
100.0
△
70.0
63.8
95.0
25.0
25.0
8.2
4.0
-
LDM56F9-P100-F1
100.0
38.0
20.5
10.00
46.3
49.5
100.0
40.0
70.0
68.0
96.6
25.0
32.0
9.0
5.0
45.0
LDM56F23-P100-F
100.0
42.0
24.0
10.00
44.6
40.8
100.0
40.0
70.0
71.4
100.6
35.0
25.0
9.0
4.0
50.0
LDM75-P100
100.0
38.0
18.9
9.53
40.4
44.7
100.0
40.0
70.0
64.0
112.0
24.9
26.0
9.0
4.0
-
LDM18F1-P50-R-A1
50.0
25.0
11.5
5.72
26.0
28.2
50.0
△
46.0
44.0
72.0
24.0
18.0
6.5
2.5
-
LDM18F2-P50-R-A1
50.0
25.0
11.5
5.72
28.0
30.2
50.0
△
41.0
48.0
68.0
25.0
15.0
6.5
3.0
-
LDM18F2-P50-R-A1F1.32
50.0
25.0
11.5
5.70
28.0
30.2
50.0
△
42.0
44.6
64.6
22.5
15.0
6.0
3.0
-
LDM18F4-P50-S-A1
50.0
15.0
12.0
6.00
24.0
26.5
50.0
△
30.0
50.0
83.0
20.0
15.0
8.0
2.0
-
LDM32-P50-R-A1
50.0
31.0
15.0
10.00
33.0
35.5
50.0
△
60.0
62.0
97.0
35.0
23.0
10.0
3.0
-
LDM32F1-P50-R-A1
50.0
31.0
15.0
10.00
33.0
35.5
50.0
△
30.0
62.0
92.0
28.0
23.0
10.0
3.0
-
LDM32F1-P50-R-A1F2.02
50.0
36.0
14.8
10.00
32.6
35.5
50.0
△
60.0
62.0
97.0
16.5
23.0
10.0
3.0
-
LDM35F4-P69-A1
69.0
25.0
12.0
7.00
27.5
30.0
69.0
△
60.0
50.0
74.0
25.5
19.0
7.0
2.5
-
LDM40F-P50-R-A1
50.0
31.0
15.0
10.00
36.6
39.0
50.0
△
60.0
70.0
98.0
17.5
25.0
10.0
4.0
-
LDM40F-P50-R-A1F1.02
50.0
31.0
15.0
10.00
36.6
39.0
50.0
△
35.0
54.0
104.0
20.5
25.0
10.5
4.0
-
LDM20F1-P50-S-A2
50.0
12.5
16.0
6.00
31.0
33.5
50.0
20.0
35.0
52.0
80.0
13.0
18.0
8.1
2.5
-
LDM28F1-P80-R-A2
80.0
29.4
18.0
7.00
35.4
38.7
80.0
25.0
45.8
66.0
91.6
11.8
20.5
8.8
3.3
-
LDM28F3-P63-R-A2
63.0
30.0
17.0
7.00
37.3
40.3
63.0
20.0
50.0
64.0
92.0
20.0
20.0
9.0
4.0
-
LDM28F3-P100-F-A2
100.0
30.0
17.0
7.00
37.3
40.3
100.0
40.0
76.0
64.0
100.0
20.0
20.0
9.0
4.0
40.0
LDM40F-P50-R-A2
50.0
31.0
15.0
10.00
36.6
39.0
50.0
30.0
45.0
93.0
136.0
14.5
25.0
6.5
4.0
-
LDM40F-P50-R-A2F1.08
50.0
31.0
15.0
10.00
36.6
39.0
50.0
25.0
45.0
90.0
122.0
22.0
25.0
8.5
4.0
-
LDM40F17-P50.8-R-A2
50.8
31.0
15.2
13.40
38.0
42.8
50.8
30.0
55.0
66.0
92.0
18.0
25.0
10.2
5.0/4.0
-
LDM40F31-P50.8-R-A2
50.8
31.8
15.0
14.00
37.0
40.5
50.8
19.0
40.0
64.0
100.0
19.0
26.3
8.0
4.0
-
LDM40F5-P65-S-A2
65.0
24.0
15.0
12.00
38.0
41.0
65.0
25.0
45.0
90.0
122.0
24.5
30.0
8.5
4.0
-
LDM40F2-P80-F-A2
80.0
36.0
20.0
8.50
40.5
45.0
80.0
20.0
50.0
70.0
112.0
35.0
25.0
9.0
3.5
45.0
LDM56F38-P100-R-A2
100.0
36.0
15.2
10.00
37.0
42.6
100.0
40.0
60.0
70.0
100.0
20.0
25.0
9.0
4.0
-
LDM56F6-P100-R-A2
100.0
38.0
17.0
10.00
38.8
49.5
100.0
40.0
70.0
71.5
92.0
55.0
25.0
6.5
4.0
-
LDM56-P125-R-A2
125.0
42.0
24.0
10.00
46.0
49.5
125.0
50.0
75.0
88.0
128.0
30.0
30.0
11.0
4.0
-
LDM56F26-P125-F-A2
125.0
42.0
24.0
10.00
46.0
44.7
125.0
50.0
75.0
88.0
128.0
30.0
30.0
9.0
4.0
50.0
LDM18F8-P50-R-K1
50.0
25.0
11.5
5.72
26.0
28.2
50.0
△
46.0
44.0
66.6
24.0
18.0
8.5
2.5
-
LDM20F2.02-P50-S-K1
50.0
12.5
16.0
6.00
31.0
33.5
50.0
△
20.0
54.0
75.0
16.0
18.0
6.6
2.5
-
LDM40F17-P50.8-R-K1
50.8
31.0
15.2
13.35
38.0
42.8
50.8
△
55.0
66.0
92.0
18.0
25.0
10.2
5.0/4.0
-
LDM40F-P50-R-K2F1
50.0
31.0
15.0
10.00
36.6
39.0
50.0
30.0
60.0
67.5
100.0
17.0
25.0
9.0
4.0
-
△表示只有一个孔。
型号表示例
|
LD |
M32 |
|
F1 |
- |
P50 |
- |
R |
A1 |
|
|
（1） |
|
（2） |
|
（3） |
（4） |
（5） |
（1）M系列链条型号
（2）链条特殊规格
（3）链条节距
（4）滚子形式：R=大滚子 S=小滚子 B=套筒链 F=带法兰边滚子
（5）附件种类
订购方法
标准包装订购
一般按标准包装为单位备常规库存。1个标准全长使用包含一个接头供使用。
如果需要分成2根以上的使用或还需要更长连接起来使用时，请另行订购接头。
按所需长度订购
可把链条编制成您指定的长度交货。
请把使用链条的长度换算成链条的链节数后订购。或者咨询隆德技术人员。
