M系列带附板输送链VI

M系列带附板输送链，是在M系列输送链的两侧链板加装附件，扩大了M系列输送链的用途和应用范围。M系列带附板输送链VI可以加装A1、A2、K1和K2附件。

应用领域

机械工程

物流运输业

医疗行业

散物料业

农业机械

产品手册索取



产品特点

M系列带附板输送链，是由双节距链条衍生而来的。其链条结构包括：内外链板、套筒、滚子、销子和附板。

链条节距为非常用规格，装配类似A1/A2和K2/K4的附件，用于物料的输送。

滚子类型：小滚子（滚子直径小于链板高度）、大滚子（滚子直径大于链板高度）、带F边滚子。

根据要求定制附件种类以及不同安装间隔的链条，不同附件和安装间隔适用于不同输送环境。

不同规格的链条承载的物品种类不同。

可以有效、稳定的进行输送。

根据客户需求来定制链轮，关于链轮的材质、齿数以及轮毂等，详情请咨询隆德技术人员。

产品广泛应用于链输送物料、印刷行业 、医疗设备商业 、矿产行业、机械工程以及电子设备行业。

滑型式

I

II

III

IV

方法

油壶

点滴加油

油池或油盘润滑

强制油泵润滑

技术参数

点击图片放大


■链条本体结构详见如上图

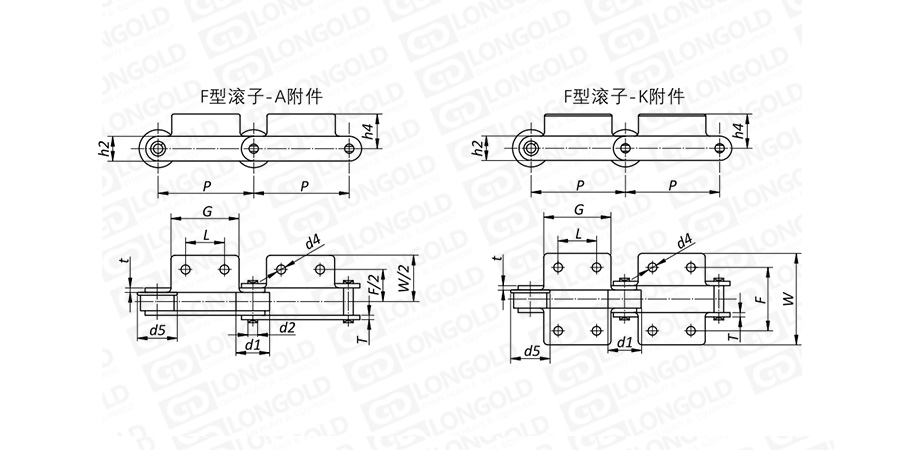

上图为M系列带附板输送链VI带A附件和K附件的结构图。

带附件结构图表示每一节带附件的情况。

可根据客户的需求，定制附件的种类以及安装间隔，详细请咨询隆德技术人员。


■本体及附件尺寸表

隆德链号

节距

滚子直径

内节

内宽

销轴

直径

销轴长度

链板

高度

链板

厚度

附件尺寸

参考

重量

PDF

图纸

DXF

图纸

P

d1

max

d5

b1

min

d2

max

L

max

Lc

max

h2

t/T

L

G

F

W

h4

d4

q

mm

mm

mm

mm

mm

mm

mm

mm

mm

mm

mm

mm

mm

mm

mm

kg/m

LDM160F1-P100-R-K2

*LDM160F1-P100-B-K2

100.0

36.0

-

36.0

18.0

76.0

80.0

40.0

7.00

40.0

80.0

124.0

183.0

35.0

14.0

10.80

请咨询

请咨询

100.0

18.0

-

36.0

18.0

76.0

80.0

40.0

7.00

40.0

80.0

124.0

283.0

35.0

14.0

9.73

*LDM160F2-P100-B

100.0

25.0

-

37.0

18.0

73.3

83.0

50.0

7.00

 

110.0

125.0

155.0

45.0

17.0

11.36

LDM160F12-P100-S-K2

100.0

36.0

-

38.0

14.0

76.0

-

40.0

5.60

30.0

70.0

100.0

120.0

35.0

13.0

9.33

*LDM160F25-P100-B-K2

100.0

25.0

-

37.0

18.0

73.3

79.5

50.0

7.00

40.0

80.0

124.0

180.0

45.0

14.0

10.83

*LDM160F41-P100-B-K2

100.0

36.0

-

37.0

18.0

73.3

79.5

55.0

7.00

40.0

80.0

124.0

180.0

45.0

14.0

14.75

*LDM160F55-P100-B-K2

100.0

25.0

-

37.0

18.0

-

86.0

50.0

8.00

40.0

80.0

124.0

200.0

43.0

14.0

15.04

LDM160F3-P101.6-R-K1F1

101.6

667.0

-

26.0

26.9

58.0

78.5

51.0

7.10/5.10

-

56.0

175.0

204.0

38.0

11.0

17.37

LDM160F1.02-P152.4-R-A2

152.4

66.7

-

25.4

26.9

58.0

68.0

50.0

7.10/5.10

38.0

64.0

120.0

154.0

30.0

10.5

12.55

LDM160F2-P200-S-K2

200.0

36.0

 

36.0

18.0

76.0

80.0

51.0

7.00

100.0

180.0

103.0

133.0

45.0

9.0

11.40

LDM160F7-P200-F-A2

200.0

70.0

85.0

37.0

18.0

85.0

-

51.0

7.00

85.0

115.0

124.0

170.0

45.0

14.0

15.20

LDM160F8-P200-F-A2

200.0

70.0

85.0

37.0

18.0

85.0

-

51.0

7.00

80.0

115.0

124.0

170.0

45.0

12.0

15.20

LDM224F6-P160-R-A2

160.0

85.0

-

42.0

21.0

87.5

92.5

50.0

9.00

80.0

120.0

128.0

168.0

40.0

14.0

27.56

LDM224F1-P200-R-K2

200.0

85.0

-

42.0

21.0

95.0

-

72.0

8.00

80.0

125.0

136.0

182.0

62.0

17.0

21.20

LDM224F29-P200-F-A2

200.0

85.0

100.0

43.0

21.0

85.0

91.0

60.0

8.00

50.0

100.0

170.0

200.0

45.0

13.0

21.60

LDM224F42-P200-S-K2

200.0

42.0

-

44.0

21.0

-

99.0

62.0

8.00

60.0

100.0

142.0

180.0

54.0

15.0

17.20

LDM315F1-P250-R-K2

250.0

50.0

-

47.0

25.0

98.9

105.0

82.0

10.00

60.0

100.0

127.0

168.0

57.0

14.0

20.60

LDM315F22-P400-F-A2

400.0

100.0

120.0

56.0

25.0

109.8

115.3

70.0

10.00

200.0

250.0

160.0

207.6

70.0

18.0

26.60

LDM450F26-P400-F-A2

400.0

100.0

119.0

56.0

30.0

111.0

118.0

75.0

10.00

200.0

250.0

160.0

207.6

70.0

18.0

27.60

注：带*为套筒链，套筒链的d1为套筒直径。

附件种类

附件是为了将夹具安装在链条上的零部件。可根据客户要求设定安装间隔。

附件可配装在每一个链节以上的链节间隔，如每偶数链节安装，为了容易进行保养，安装在外链节。

关于附件种类，详细请咨询隆德技术人员。


型号表示例·订购方法

型号表示例


LD
 M160
F1
 -
 P100
 -
 R
 -
 K2

（1）
(2)
(3)
(4)
(5)


（1）M系列链条型号

（2）链条特殊规格

（3）链条节距
（4）滚子形式：R=大滚子 S=小滚子 B=套筒链 F=带法兰边滚子

（5）附件种类



订购方法


标准包装订购

一般按标准包装为单位备常规库存。1个标准全长使用包含一个接头供使用。

如果需要分成2根以上的使用或还需要更长连接起来使用时，请另行订购接头。


按所需长度订购

可把链条编制成您指定的长度交货。

请把使用链条的长度换算成链条的链节数后订购。或者咨询隆德技术人员。




×
