020 - 22197679

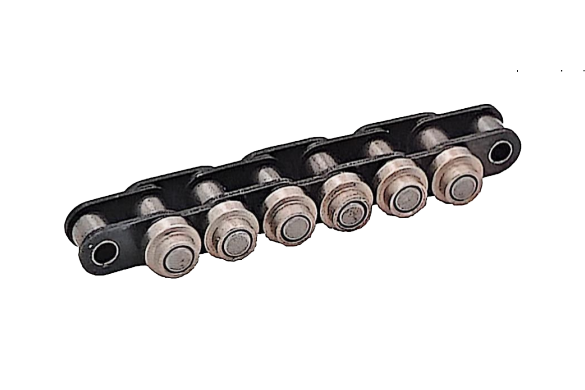

单侧带侧置滚轮小型输送链Ⅱ

单侧带侧置滚轮小型输送链是将标准短节距链条的销轴进行延长，之后在延长的销轴部分安装可自由转动的滚子的一类链条。

应用领域

汽车生产

机械工程

食品行业

烘焙行业

造纸行业

印刷行业

产品手册索取



产品特点

链条本体为钢制，滚子材质可自由选用。

带侧置滚子，有助于输送机的紧凑化。

可背弯，便于返回侧的布局。

可在侧置滚子上直接装载小型输送物的输送机。

链轮遵从ANSI/ASME标准。

可使用标准A系列传动链轮，具体请咨询隆德技术人员。

由于小齿数会造成轮毂部接触侧置滚子，在使用小齿数链轮时，链轮的轮毂直径的选值请咨询隆德技术人员。

在购买前，请注意侧置滚轮材质。

一般需要搭配导轨使用。

润滑方式

I

II

III

IV

方法

油壶

点滴加油

油池或油盘润滑

强制油泵润滑

技术参数

点击图片放大

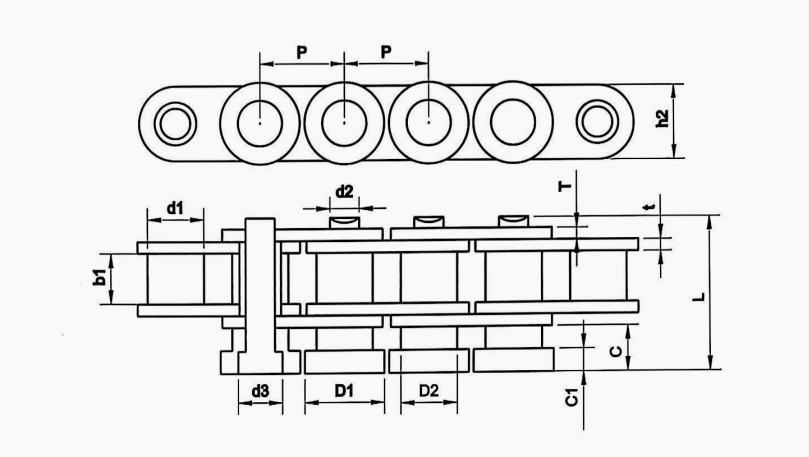

■产品尺寸表

隆德链号

节距

滚柱直径

内节内宽

销轴直径

内片宽度

链板厚度

销轴长度

滚轮尺寸

P

d1
max

b1
min

d2
max

h2
maX

t/T
max

L
max

Lc
max

D1

D2

C1

C

mm

mm

mm

mm

mm

mm

mm

mm

mm

mm

mm

mm

LD06C-SR

9.5

5.1

4.8

3.6

9.0

1.3

16.1

17.1

9.0

6.4

2.5

5.0

LD06B-SR

9.5

6.4

5.7

3.3

8.2

1.3

17.1

18.1

9.0

6.4

2.5

5.0

LD06BF1-SR

9.5

6.4

5.7

3.3

8.2

1.3

18.6

19.6

9.0

6.4

2.5

6.5

LD06B-2-SR

9.5

6.4

5.7

3.3

8.2

13.0

27.2

28.2

9.0

6.4

2.5

5.0



型号表示例

型号表示例


LD
 06B
-
 1L SR


（1）

（2） （3）


（1）链条尺寸

（2）附件安装间隔

（3）钢制滚子



侧置滚子的规格

■本体链条滚子材质：工程塑料

滚子类型

材质

可使用温度范围

特性

工程塑料制滚子

塑料滚子

聚缩醛（白色）

-20℃-80℃

—

塑料制动滚子

特殊工程塑料（褐色）

-20℃-80℃

摩擦系数较大的特殊工程塑料可确保制动性能，并可快速启动。

导电滚子

特殊工程塑料（黑色）

-20℃-80℃

体积电阻率：10MΩ·cm 注：仅适用于部分规格，具体请咨询。

KV滚子

特殊工程塑料（黑色）

-20℃-80℃

耐热性、耐化学品性、阻燃性优异，并且符合食品卫生法，基链一般为SS规格。注：仅适用于部分规格，具体请咨询。


■本体链条滚子材质：钢制

滚子类型

材质

可使用温度范围

特性

钢制滚子

钢制滚子

钢淬火品

-10℃-150℃

需要加油

不锈钢滚子

SUS304材质

-10℃-400℃

需要加油

免加油滚子

钢淬火品

-10℃-150℃

不加油也可长期使用。也可提供带制动器的滚子。 注：仅适用于部分规格，具体请询。




×
