特殊的轴承材质特性，与特殊润滑油相辅相成，提高磨耗寿命，同时抑制极端的品质波动，确保发挥稳定的性能。
B系列免加油带附件链实现了大幅降低初期伸长，可提高调整时效。
与通用带附件B系列小型输送链具有兼容互换性。
可使用温度范围：-10°C～150°C。
特殊含油套筒的润滑油采用NSF H1认证润滑油，可用于食品机械。
对内、外链板都实施了发黑处理，具有一定的耐腐蚀性，同时使链条更加美观，给人以高级的感觉。
链条的节距较短，可用于输送小件物品，一般适用于短距离的搬运输送。
链轮遵从ISO606标准。
可使用标准B系列传动链轮。
链轮不能与A系列小型输送链链轮互换使用，需特别订制，如有需要，请联系隆德技术人员。
产品广泛应用于链式输送机等输送机械，为其传递动力和输送物料。
在包装行业、食品以及医疗行业等都有着广泛地应用。
印刷机中使用的链条因油污和磨耗延伸的问题，印刷的品质受到影响。印刷纸严禁油污。采用LONGOLD免加油链条可解决此问题。
点击图片放大

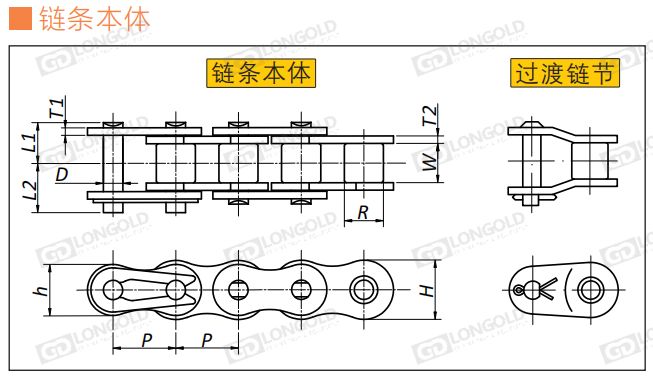

■链条本体尺寸表·通用规格:
|
隆德链号 |
节距 |
滚子 直径 |
内节 内宽 |
链板厚度 |
链板宽度 |
销轴长度 |
过渡链节 销轴长度 |
单位 链节数 |
最小 抗拉强度 |
参考 重量 |
||||
|
通用规格 |
P |
R |
W |
T2 |
T1 |
H |
h |
直径D |
L1 |
L2 |
L |
Q |
||
|
mm |
mm |
mm |
mm |
mm |
mm |
mm |
mm |
mm |
mm |
mm |
LJ |
kN/lbf |
kg/m |
|
|
LD08B-LM |
12.70 |
8.51 |
7.75 |
1.6 |
1.6 |
12.0 |
10.4 |
4.45 |
8.4 |
10.0 |
18.6 |
240 |
||
|
LD10B-LM |
15.875 |
10.16 |
9.65 |
1.5 |
1.5 |
14.7 |
13.7 |
5.08 |
9.55 |
11.25 |
20.8 |
192 |
||
|
LD12B-LM |
19.05 |
12.07 |
11.68 |
1.8 |
1.8 |
16.1 |
16.1 |
5.72 |
11.1 |
13.0 |
24.4 |
160 |
||
|
LD16B-LM |
25.40 |
15.88 |
17.02 |
4.0 |
3.2 |
21.0 |
21.0 |
8.28 |
17.75 |
19.95 |
39.3 |
120 |
||
|
LD20B-LM |
31.75 |
19.05 |
19.56 |
4.4 |
3.4 |
26.0 |
26.0 |
10.19 |
19.9 |
23.1 |
46.6 |
96 |
||

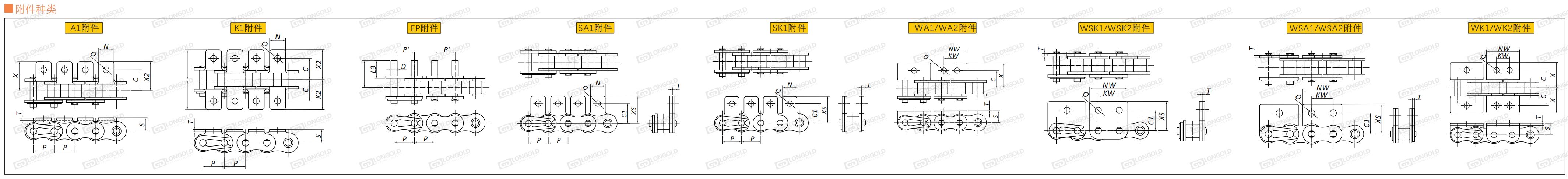

■附件尺寸表:
|
隆德链号 |
A1/SA1/K1/SK1 附件 |
一个附件的附加重量 |
||||||||
|
C |
C1 |
N |
O |
S |
X |
X2 |
XS |
A/SA附件 |
K/SK附件 |
|
|
mm |
mm |
mm |
mm |
mm |
mm |
mm |
mm |
kg |
kg |
|
|
LD08B-LM |
11.9 |
12.7 |
11.4 |
4.2 |
8.9 |
19.05 |
17.15 |
19.3 |
0.002 |
0.004 |
|
LD10B-LM |
15.9 |
15.9 |
12.7 |
5.0 |
10.2 |
22.25 |
20.6 |
22.9 |
||
|
LD12B-LM |
19.05 |
22.2 |
16.5 |
7.1 |
13.5 |
29.85 |
27.85 |
32.05 |
||
|
LD16B-LM |
23.8 |
23.9 |
24.3 |
6.7 |
15.2 |
37.35 |
34.4 |
34.1 |
||
|
LD20B-LM |
31.75 |
31.8 |
25.4 |
8.7 |
19.8 |
44.85 |
41.6 |
44.0 |
||
|
隆德链号 |
WA2/WSA2/WK2/WSK2附件·WA1/ WSA1/ WK1/ WSK1 附件 |
EP附件 |
一个附件的附加重量/kg |
|||||||||||
|
C |
C1 |
NW |
O |
S |
X |
XS |
KW |
D |
L3 |
L4 |
WA/WSA |
WK/WSK |
EP附件 |
|
|
mm |
mm |
mm |
mm |
mm |
mm |
mm |
mm |
mm |
mm |
mm |
附件 |
附件 |
||
|
LD08B-LM |
12.7 |
13.1 |
24.6 |
4.9 |
8.9 |
20.3 |
20.7 |
12.7 |
4.45 |
9.5 |
17.0 |
|||
|
LD10B-LM |
15.9 |
16.6 |
30.0 |
5.0 |
10.2 |
22.85 |
23.6 |
15.9 |
5.08 |
11.9 |
20.25 |
|||
|
LD12B-LM |
17.45 |
17.6 |
34.8 |
5.5 |
11.4 |
25.65 |
25.75 |
19.1 |
5.72 |
14.3 |
24.1 |
|||
|
LD16B-LM |
28.6 |
26.0 |
46.0 |
8.1 |
15.9 |
39.25 |
36.7 |
25.4 |
8.28 |
19.1 |
35.25 |
|||
|
LD20B-LM |
10.19 |
23.8 |
42.0 |
|||||||||||
注：
1. 销轴形状：LD08B～LD16B单列链条采用特殊形式销轴，可进行“简易切割”(中凹铆接销)。其他尺寸和双列链条都为两面铆接。4. 欧洲制带标准附件链条替换免加油链条时,有可能跟敝公司的标准尺寸有所不同。因此替换之前，请确认附件尺寸或咨询我司。
免加油自润滑链条的安全注意事项
链条与食品直接接触的场合，脱落的碎片或磨耗粉尘有可能混入食品的场合，请勿使用。
用于食品之外的场合，如果脱落碎片或磨耗粉尘会造成问题，请设置防护或在选型时咨询本公司。
另外，镍镉涂层虽不受食品卫生法，劳动安全法限制，但滑动部会发生脱落现象。敬请注意。
请勿在医药品，水中或清洗，脱脂的环境下使用。
润滑油有可能因使用条件原因发生飞散现象。
免加油自润滑链条在制造过程中会附着非NSF HI规格的防锈油，组装油，敬请了解。
型号表示例
|
LD |
08B |
- | LM | - |
1L |
A1 |
||
|
|
|
（1） |
|
（2） |
|
（3） |
|
（4） |
（1）链条尺寸
（2）链条形式：LM=免加油附件种类
（3）附件安装间隔：1L=每一节
（4）附件种类
订购方法
|
标准包装订购 |
|
免加油带附件B系列小型输送链一般按标准包装（10Ft）为单位备常规库存。1个标准全长使用包含一个接头供使用。 如果需要分成2根以上的使用或还需要更长连接起来使用时，请另行订购接头。 |
|
|
|
按所需长度订购 |
|
可把链条编制成您指定的长度交货。 请把使用链条的长度换算成链条的链节数后订购。或者咨询隆德技术人员。 |
|
|
|
|
|
|
