无极变速链

无极变速链由高强度的金属链节组成，且具有一定的柔韧性和强度，一般应用于汽车、摩托车等交通工具的无级变速系统中。

应用领域

机械工程

包装行业

产品手册索取



产品特点

由高强度的金属链节组成，且具有一定的柔韧性和强度。

有通用式和滚珠式两种。

通过液压或其他控制系统，改变主动轮和从动轮的直径大小，使得链条在滑轮上的位置发生变化，从而改变传动比，实现连续可变的变速功能。

相比传统的齿轮传动链条，无极变速链能够实现更平滑、连续的变速过程，避免了换挡时的顿挫感，提供了更舒适的驾驶体验或设备运行感受。

链轮需进行定制，请咨询隆德技术人员。

产品主要应用在汽车的无极变速系统中。

此外，在一些工业设备、农业机械和工程机械中，也会使用到基于无级变速链的无级变速机构。

润滑方式

I

II

III

IV

方法

油壶

点滴加油

油池或油盘润滑

强制油泵润滑

技术参数

点击图片放大

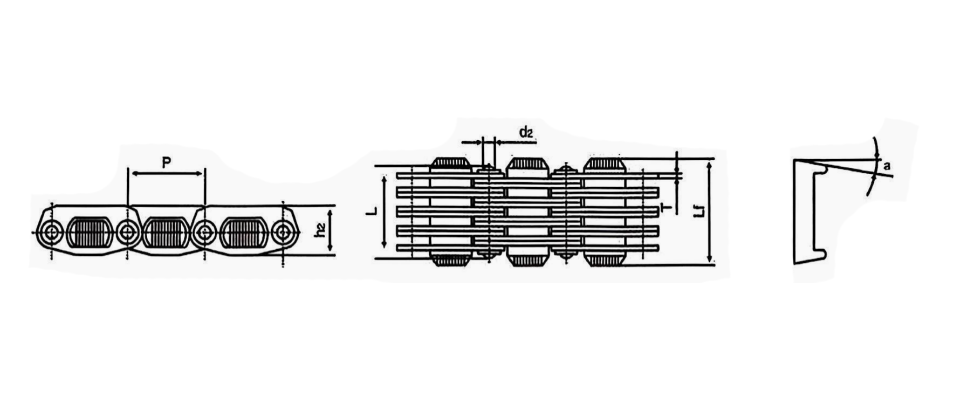

■通用式尺寸参数表


链号

节距

销轴直径

销轴长度

链板高度

滑片长度

滑片斜角

极限拉伸载荷

每米重量

P

d2

L

h2

Lf

a

kN

kg/m

mm

mm

mm

mm

mm

mm

LD18.75-CVT-A0

18.75

3.0

19.5

9.5

24.0

15°

9.0

1.00

LD19-CVT-A1

19

3.0

25.6

10.7

30.5

15°

12.0

1.41

LD25-CVT-A1-2

25

3.0

30.1

13.5

37.8

15°

21.0

2.23

LD29-CVT-A3

29

3.0

35.3

16.0

44.2

15°

38.5

3.04

LD36-CVT-A4

36

4.0

48.5

20.5

58.5

15°

61.5

5.54

LD36-CVT-A5

36

4.0

60.5

20.5

70.0

15°

71.0

5.54

LD44-CVT-A6

44

5.4

70.0

24.0

77.0

15°

12.5

9.00

LD15.2CVT-L0

15.2

2.8

25.2

9.0

30.6

15°

10.0

1.24

LD20.1CVT-L2

20.1

3.0

28.0

12.7

37.5

15°

21.0

1.97


■滚珠式尺寸参数表


链号

节距

链板高度

滚珠宽度

滚珠厚度

P

W

b

T

mm

mm

mm

mm

LD10.1-CVT-PSR0

10.1

9.2

12.0

2.9

LD12-CVT-PSR1

12.0

12.0

16.0

4.0

LD13.3-CVT-PSR4

13.3

17.7

25.0

4.9

LD14-CVT-PSR5

14.0

20.5

31.0

5.3

LD16.2-CVT-PSR6

16.2

22.5

31.0

5.3



型号表示例


LD19 -
 CVT -
 A1
（1）
(2)
(3)


（1）节距

（2）CVT=通用式；PSR=滚珠式

（3）平板链


订购方法

标准包装订购

一般按标准包装（10Ft，即3.048米）长度制作。该链条一个编成中包含2个连接链节。

如果需要分成2根以上的使用或还需要更长连接起来使用时，请另行订购接头。


按所需长度订购

可把链条编制成您指定的长度交货。

请把使用链条的长度换算成链条的链节数后订购。或者咨询隆德技术人员。




×
