140-1 工艺孔链轮

工艺孔链轮分为主动轮和从动轮，与普通链轮相比，工艺孔链轮上设有特定的工艺孔，这些工艺孔可以用于多种目的，例如减轻链轮重量、便于安装和拆卸、方便加工制造等。140-1链轮，配用LD140-1单排链条，可根据客户需求追加工轴孔部。

应用领域

汽车生产

机械工程

食品行业

包装行业

物流运输业

造纸行业

印刷行业

产品手册索取



产品特点

采用优质碳素结构钢进行冲压成型。

表面进行了喷吵、电镀处理。

采用先进的铣齿加工工艺，使齿形更精确。

链轮整体进行了调质热处理，极大地提高了其综合机械性能，使链轮的耐磨性显著提高。

工艺孔链轮上设有特定的工艺孔，这些工艺孔可以用于多种目的，例如减轻链轮重量、便于安装和拆卸、方便加工制造等。

进行了表面处理，耐磨性提高，不轻易磨损。

可以适应不同的转动速度和负载要求，提高工作效率和泛用性。

正确选用链轮型号。

检查安装传动链轮的位置状态是否良好，否则须检修或更换相关件。

按正确方法将主、从动链轮安装到位，且锁紧紧固件使其达到规定力矩要求。

装上链条并调整好松紧度后，检查链条与链轮配合是否顺畅、共面，且与链罩无干涉。

从动链轮应有张紧装置。

链轮和链条最好同时更换，若只更换其中之一，会加剧双方的磨损。

由于主动链轮转速高、齿数少，在相同条件下，比从动轮磨损快些，属正常情况。

要定期地清洁及润滑传动链条、传动链轮，以提高其使用寿命。

镀锌：镀锌是以提高金属的防锈性能为目的的表面处理工艺。随着钴酸盐纯化处理的进步，外观性能也有了很大的提高。

化学镀镍：化学镀镍的耐腐蚀性能、耐磨损性能提高，镀镍过程中不通电、无电解。适合使用在形状复杂、尺寸精度要求高的产品上。

发黑处理（表面氧化）：即碱性发黑处理，将金属置于碱性处理液中加热，金属本身起化学作用，在其表面形成黑色皮膜，皮膜具有防锈效果。

磷化处理：即磷酸盐处理。将金属浸入加温后的磷酸盐溶液中进行化学处理，使金属表面形成磷酸盐保护膜。

技术参数

点击图片放大

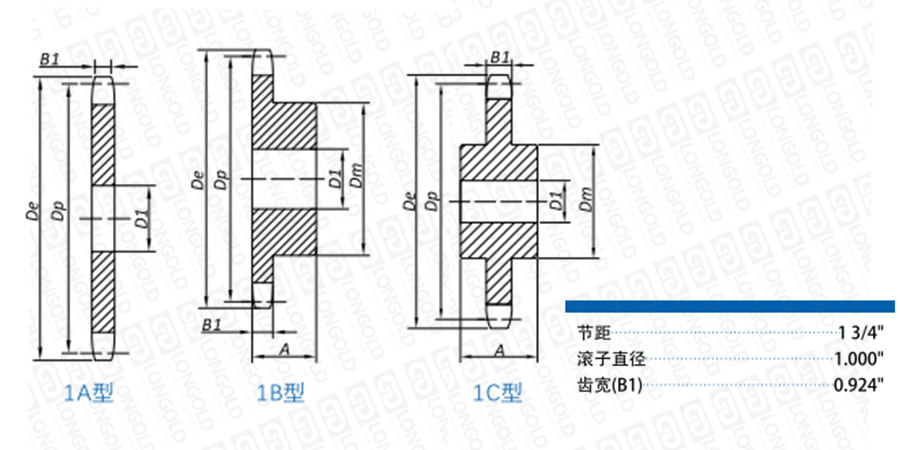

■链轮本体结构详见如上图

上图为140-1 工艺孔链轮主动轮以及被动轮的结构图。

可根据客户的需求，定制链轮的齿数，详细请咨询隆德技术人员。


■链轮尺寸表

齿数

外圆
直径
节距圆
直径
单排A型
链轮型号

轴孔径

参考
重量
单排B型/C型
链轮型号

轴孔径D1

轮毂
直径
轮毂
长度
参考
重量

PDF图纸

DXF图纸

De

Dp

D1

Min

Max

Dm

A

inch

inch

inch

lbs

inch

inch

inch

inch

lbs

11

7.010

6.212

LD140-1A11T

1 1/2

5.00

LD140-1B11T

1 1/2

2 3/4

4 1/4

2 1/4

11.30

请咨询

请咨询

12

7.580

6.761

LD140-1A12T

1 1/2

7.80

LD140-1B12T

1 1/2

3

4 1/2

2 1/4

13.20

13

8.150

7.313

LD140-1A13T

1 1/2

8.20

LD140-1B13T

1 1/2

3 5/9

5 1/3

2 3/8

18.90

14

8.720

7.864

LD140-1A14T

1 1/2

10.00

LD140-1B14T

1 1/2

3 3/4

5 1/2

2 3/8

20.40

15

9.280

8.417

LD140-1A15T

1 1/2

11.00

LD140-1B15T

1 1/2

4 1/4

6 1/4

2 3/8

25.10

16

9.850

8.970

LD140-1A16T

1 1/2

14.00

LD140-1B16T

1 1/2

4 1/4

6 1/4

2 1/2

27.90

17

10.410

9.524

LD140-1A17T

1 1/2

16.00

LD140-1B17T

1 1/2

4 1/4

6 1/4

2 1/2

29.80

18

10.980

10.078

LD140-1A18T

1 1/2

18.00

LD140-1B18T

1 1/2

4 1/4

6 1/4

2 1/2

32.00

19

11.540

10.632

LD140-1A19T

1 1/2

21.00

LD140-1B19T

1 1/2

4 1/4

6 1/4

2 1/2

34.10

20

12.100

11.187

LD140-1A20T

1 1/2

23.00

LD140-1B20T

1 1/2

4 1/4

6 1/4

2 1/2

36.00

21

12.660

11.742

LD140-1A21T

1 1/2

25.00

LD140-1B21T

1 1/2

4 1/4

6 1/4

2 1/2

38.70

22

13.220

12.297

LD140-1A22T

1 1/2

28.00

LD140-1B22T

1 1/2

4 1/4

6 1/4

2 1/2

40.60

23

13.780

12.852

LD140-1A23T

1 1/2

30.00

LD140-1B23T

1 1/2

4 1/4

6 1/4

2 1/2

42.10

24

14.340

13.407

LD140-1A24T

1 1/2

33.00

LD140-1B24T

1 1/2

4 1/4

6 1/4

2 1/2

46.20

25

14.900

13.963

LD140-1A25T

1 1/2

34.00

LD140-1B25T

1 1/2

4 1/4

6 1/4

2 1/2

47.80

26

15.460

14.518

LD140-1A26T

1 1/2

39.00

LD140-1B26T

1 1/2

4 1/4

6 1/4

3

57.20

27

16.020

15.074

LD140-1A27T

1 1/2

41.00

LD140-1B27T

1 1/2

4 1/4

6 1/4

3

58.50

28

16.580

15.630

LD140-1A28T

1 1/2

45.00

LD140-1B28T

1 1/2

4 1/4

6 1/4

3

62.20

30

17.700

16.742

LD140-1A30T

1 1/2

52.00

LD140-1B30T

1 1/2

4 1/4

6 1/4

3

69.80

31

18.260

17.298

LD140-1A31T

1 1/2

56.00

-

-

-

-

-

-

32

18.820

17.854

LD140-1A32T

1 1/2

60.00

LD140-1B32T

1 1/2

4 1/4

6 1/4

3

76.30

35

20.490

19.523

LD140-1A35T

1 1/2

73.00

LD140-1C35T

1 1/2

5 1/4

7

4

108.00

36

21.050

20.079

LD140-1A36T

1 1/2

77.00

-

1 1/2

-

-

-

-

40

23.290

22.305

LD140-1A40T

1 1/2

93.00

LD140-1C40T

1 1/2

5 1/4

7

4

121.00

45

26.080

25.087

LD140-1A45T

1 1/2

131.00

LD140-1C45T

1 1/2

5 1/4

7

4

142.00

48

27.750

26.757

LD140-1A48T

1 1/2

134.00

LD140-1C48T

1 1/2

5 1/4

7

4

150.00

54

31.100

30.097

LD140-1A54T

1 1/2

173.00

LD140-1C54T

1 1/2

5 1/4

7

4

177.00

60

34.440

33.438

LD140-1A60T

1 1/2

219.00

LD140-1C60T

1 1/2

5 1/4

7

5

220.00

70

40.020

39.006

LD140-1A70T

1 1/2

292.00

LD140-1C70T

1 1/2

5 3/8

7 1/2

5

282.00

80

44.590

44.575

LD140-1A80T

1 1/2

402.00

LD140-1C80T

1 1/2

5 3/8

7 1/2

5

331.00


型号表示例


LD140
 -
 1A 14T Q
（1）
（2）
 （3）
 （4）


（1）链号

（2）链轮类型

（3）链轮齿数

（4）Q：齿端硬化规格


链轮的类型


类型

1A型

1B 型

1C 型

2A型

2B型

2C型

3A型

3B型

3C型

SD型

说明

单排
片式

单排
单侧轮毂

单排
双侧轮毂

双排
片式

双排
单侧轮毂

双排
双侧轮毂

三排
片式

三排
单侧轮毂

三排
双侧轮毂

双排
双向驱动

图示




×
