80-1 工艺孔链轮

工艺孔链轮分为主动轮和从动轮，与普通链轮相比，工艺孔链轮上设有特定的工艺孔，这些工艺孔可以用于多种目的，例如减轻链轮重量、便于安装和拆卸、方便加工制造等。80-1链轮，配用LD80-1单排链条，可根据客户需求追加工轴孔部。

应用领域

汽车生产

机械工程

食品行业

包装行业

物流运输业

造纸行业

印刷行业

产品手册索取



产品特点

采用优质碳素结构钢进行冲压成型。

表面进行了喷吵、电镀处理。

采用先进的铣齿加工工艺，使齿形更精确。

链轮整体进行了调质热处理，极大地提高了其综合机械性能，使链轮的耐磨性显著提高。

工艺孔链轮上设有特定的工艺孔，这些工艺孔可以用于多种目的，例如减轻链轮重量、便于安装和拆卸、方便加工制造等。

进行了表面处理，耐磨性提高，不轻易磨损。

可以适应不同的转动速度和负载要求，提高工作效率和泛用性。

正确选用链轮型号。

检查安装传动链轮的位置状态是否良好，否则须检修或更换相关件。

按正确方法将主、从动链轮安装到位，且锁紧紧固件使其达到规定力矩要求。

装上链条并调整好松紧度后，检查链条与链轮配合是否顺畅、共面，且与链罩无干涉。

从动链轮应有张紧装置。

链轮和链条最好同时更换，若只更换其中之一，会加剧双方的磨损。

由于主动链轮转速高、齿数少，在相同条件下，比从动轮磨损快些，属正常情况。

要定期地清洁及润滑传动链条、传动链轮，以提高其使用寿命。

镀锌：镀锌是以提高金属的防锈性能为目的的表面处理工艺。随着钴酸盐纯化处理的进步，外观性能也有了很大的提高。

化学镀镍：化学镀镍的耐腐蚀性能、耐磨损性能提高，镀镍过程中不通电、无电解。适合使用在形状复杂、尺寸精度要求高的产品上。

发黑处理（表面氧化）：即碱性发黑处理，将金属置于碱性处理液中加热，金属本身起化学作用，在其表面形成黑色皮膜，皮膜具有防锈效果。

磷化处理：即磷酸盐处理。将金属浸入加温后的磷酸盐溶液中进行化学处理，使金属表面形成磷酸盐保护膜。

技术参数

点击图片放大

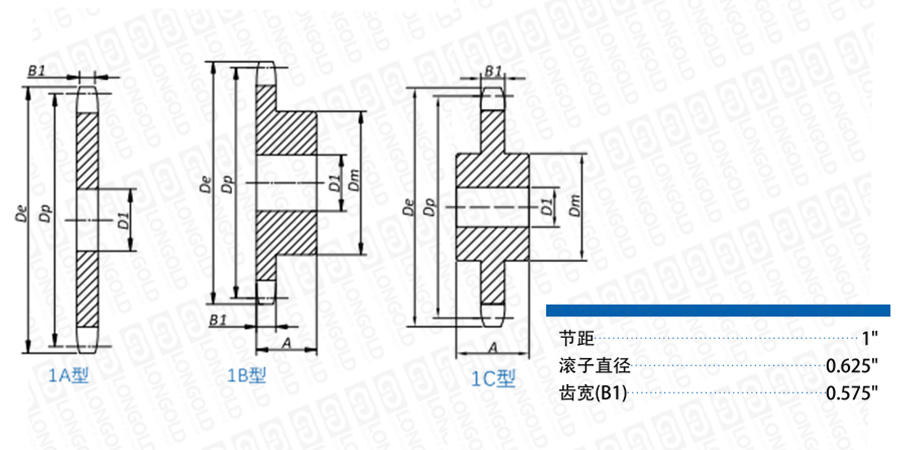

■链轮本体结构详见如上图

上图为80-1 工艺孔链轮主动轮以及被动轮的结构图。

可根据客户的需求，定制链轮的齿数，详细请咨询隆德技术人员。


■1A型和1B型链轮尺寸表

齿数

外圆

直径

节距圆

直径

单排A型

链轮型号

轴孔径

参考

重量

单排B型

链轮型号

轴孔径D1

轮毂

直径

轮毂

长度

参考

重量

PDF图纸

DXF图纸

De

Dp

D1

Min

Max

Dm

A

inch

inch

inch

lbs

inch

inch

inch

inch

lbs

8

3.010

2.613

-

-

-

LD80-1B8T

1

1

*1 15/16

1 5/8

1.40

请咨询

请咨询

9

3.350

2.924

LD80-1A9T

8/9

0.80

LD80-1B9T

1

1 1/3

*2 1/4

1 5/8

1.60

10

3.680

3.236

LD80-1A10T

8/9

1.00

LD80-1B10T

1

1 1/2

*2 9/16

1 5/8

2.20

11

4.010

3.549

LD80-1A11T

8/9

1.30

LD80-1B11T

1

1 5/8

*2 13/16

1 5/8

3.20

12

4.330

3.864

LD80-1A12T

8/9

1.50

LD80-1B12T

1

1 7/8

*3 1/8

1 5/8

3.40

13

4.660

4.179

LD80-1A13T

8/9

1.80

LD80-1B13T

1

2

3

1 1/2

3.50

14

4.980

4.494

LD80-1A14T

8/9

2.20

LD80-1B14T

1

2 1/4

3 1/4

1 1/2

4.10

15

5.300

4.810

LD80-1A15T

8/9

2.50

LD80-1B15T

1

2 1/2

3 4/5

1 1/2

5.30

16

5.630

5.126

LD80-1A16T

8/9

2.90

LD80-1B16T

1

2 3/4

4

1 1/2

5.90

17

5.950

5.442

LD80-1A17T

8/9

3.30

LD80-1B17T

1

2 3/4

4

1 1/2

6.60

18

6.270

5.759

LD80-1A18T

8/9

3.70

LD80-1B18T

1

2 3/4

4 1/4

1 1/2

7.30

19

6.590

6.076

LD80-1A19T

8/9

4.10

LD80-1B19T

1

2 3/4

4 1/4

1 1/2

7.80

20

6.910

6.392

LD80-1A20T

8/9

4.70

LD80-1B20T

1

2 3/4

4 1/4

1 1/2

8.40

21

7.240

6.710

LD80-1A21T

8/9

4.90

LD80-1B21T

1

2 3/4

4 1/4

1 3/4

9.40

22

7.560

7.027

LD80-1A22T

8/9

5.50

LD80-1B22T

1

2 3/4

4 1/4

1 3/4

10.00

23

7.880

7.344

LD80-1A23T

8/9

6.30

LD80-1B23T

1

2 3/4

4 1/4

1 3/4

10.70

24

8.200

7.661

LD80-1A24T

8/9

6.70

LD80-1B24T

1

2 3/4

4 1/4

1 3/4

11.30

25

8.520

7.979

LD80-1A25T

8/9

7.20

LD80-1B25T

1

2 3/4

4 1/4

1 3/4

11.90

26

8.840

8.296

LD80-1A26T

1 1/5

7.80

LD80-1B26T

1 1/4

3 1/4

4 3/4

2

14.30

27

9.160

8.614

LD80-1A27T

1 1/5

8.60

LD80-1B27T

1 1/4

3 1/4

4 3/4

2

15.40

28

9.480

8.931

LD80-1A28T

1 1/5

9.30

LD80-1B28T

1 1/4

3 1/4

4 3/4

2

16.00

29

9.800

9.249

LD80-1A29T

1 1/5

9.80

LD80-1B29T

1 1/5

3 1/4

4 3/4

2

17.10

30

10.110

9.567

LD80-1A30T

1 1/5

10.70

LD80-1B30T

1 1/5

3 1/4

4 3/4

2

17.40

31

10.430

9.885

LD80-1A31T

1 1/5

11.30

LD80-1B31T

1 1/5

3 1/4

4 3/4

2

18.70

32

10.750

10.202

LD80-1A32T

1 1/5

12.10

LD80-1B32T

1 1/5

3 1/4

4 3/4

2

19.50

33

11.070

10.520

LD80-1A33T

1 1/5

13.60

LD80-1B33T

1 1/5

3 1/4

4 3/4

2

19.60

34

11.390

10.838

LD80-1A34T

1 1/5

14.30

LD80-1B34T

1 1/5

3 1/4

4 3/4

2

21.30

35

11.710

11.156

LD80-1A35T

1 1/5

14.80

LD80-1B35T

1 1/5

3 1/4

4 3/4

2

22.10

36

12.030

11.474

LD80-1A36T

1 1/5

16.10

LD80-1B36T

1 1/5

3 1/4

4 3/4

2

23.10

37

12.350

11.792

LD80-1A37T

1 1/5

16.80

LD80-1B37T

1 1/5

3 1/4

4 3/4

2

23.80

38

12.670

12.110

LD80-1A38T

1 1/5

17.20

LD80-1B38T

1 1/5

3 1/4

4 3/4

2

24.70

39

12.990

12.428

LD80-1A39T

1 1/5

17.90

LD80-1B39T

1 1/5

3 1/4

4 3/4

2

25.60

40

13.310

12.745

LD80-1A40T

1 1/5

18.90

LD80-1B40T

1 1/5

3 1/4

4 3/4

2

26.70

41

13.630

13.063

LD80-1A41T

1 1/4

21.00

LD80-1B41T

1 1/4

3 1/4

4 3/4

2

27.80

42

13.940

13.381

LD80-1A42T

1 1/4

21.80

LD80-1B42T

1 1/4

3 1/4

4 3/4

2

28.70

43

14.260

13.700

LD80-1A43T

1 1/4

23.60

LD80-1B43T

1 1/4

3 1/4

4 3/4

2

29.40

44

14.580

14.018

LD80-1A44T

1 1/4

24.30

LD80-1B44T

1 1/4

3 1/4

4 3/4

2

29.90

45

14.900

14.336

LD80-1A45T

1 1/4

25.20

LD80-1B45T

1 1/4

3 1/4

4 3/4

2

31.40

46

15.220

14.654

LD80-1A46T

1 1/4

26.60

LD80-1B46T

1 1/4

3 1/4

4 3/4

2

33.10

47

15.540

14.972

LD80-1A47T

1 1/4

26.40

LD80-1B47T

1 1/4

3 1/4

4 3/4

2

34.00

48

15.860

15.290

LD80-1A48T

1 1/4

27.80

LD80-1B48T

1 1/4

3 1/4

4 3/4

2

35.50

49

16.180

15.608

LD80-1A49T

1 1/4

28.90

LD80-1B49T

1 1/4

3 1/4

4 3/4

2

35.80

50

16.500

15.926

LD80-1A50T

1 1/4

30.90

LD80-1B50T

1 1/4

3 1/4

4 3/4

2

37.30

51

16.810

16.244

LD80-1A51T

1 1/4

32.20

LD80-1B51T

1 1/4

3 1/4

4 3/4

2

38.60

52

17.130

16.562

LD80-1A52T

1 1/4

33.00

LD80-1B52T

1 1/4

3 1/4

4 3/4

2

39.40

53

17.450

16.880

LD80-1A53T

1 1/4

34.90

LD80-1B53T

1 1/4

3 1/4

4 3/4

2

41.30

54

17.770

17.198

LD80-1A54T

1 1/4

36.60

LD80-1B54

1 1/4

3 1/2

5 1/4

2

44.70

55

18.090

17.517

LD80-1A55T

1 1/4

37.50

LD80-1B55T

1 1/4

3 1/2

5 1/4

2

45.60

56

18.410

17.835

LD80-1A56T

1 1/4

39.40

LD80-1B56T

1 1/4

3 1/2

5 1/4

2

47.50

57

18.730

18.153

LD80-1A57T

1 1/4

40.40

LD80-1B57T

1 1/4

3 1/2

5 1/4

2

48.50

58

19.040

18.471

LD80-1A58T

1 1/4

41.30

LD80-1B58T

1 1/4

3 1/2

5 1/4

2

50.50

59

19.360

18.789

LD80-1A59T

1 1/4

42.90

LD80-1B59T

1 1/4

3 1/2

5 1/4

2

52.10

60

19.680

19.107

LD80-1A60T

1 1/4

45.30

LD80-1B60T

1 1/4

3 1/2

5 1/4

2

54.50

65

21.270

20.698

LD80-1A65T

1 1/4

52.20

LD80-1B65T

1 1/4

3 1/2

5 1/4

2

61.80

70

22.870

22.289

LD80-1A70T

1 1/2

59.80

LD80-1C70T

1 1/2

4 1/4

6 1/4

3 1/2

75.70

72

23.500

22.926

LD80-1A72T

1 1/2

65.70

LD80-1C72T

1 1/2

4 1/4

6 1/4

3 1/2

81.40

76

24.780

24.198

LD80-1A76T

1 1/2

70.20

LD80-1C76T

1 1/2

4 1/4

6 1/4

3 1/2

87.80

80

26.050

25.471

LD80-1A80T

1 1/2

79.60

LD80-1C80T

1 1/2

4 1/4

6 1/4

3 1/2

89.90

84

27.330

26.744

LD80-1A84T

1 1/2

86.10

LD80-1C84T

1 1/2

4 1/4

6 1/4

3 1/2

99.20

90

29.240

28.654

LD80-1A90T

1 1/2

101.00

LD80-1C90T

1 1/2

4 1/4

6 1/4

3 1/2

106.00

96

31.150

30.563

LD80-1A96T

1 1/2

120.00

LD80-1C96T

1 1/2

4 1/4

6 1/4

3 1/2

117.00

112

36.240

35.655

LD80-1A112T

1 1/2

165.00

LD80-1C112T

1 1/2

4 1/4

6 1/4

3 1/2

154.00

注：*表示轮毂上有浅键槽


■1C型链轮尺寸表

齿数

单排C型
链轮型号

外圆直径

节距圆直径

轴孔径D1

轮毂

参考重量

PDF图纸

DXF图纸

De

Dp

Min

Max

直径Dm

长度A

inch

inch

inch

inch

inch

inch

Lbs

11

LD80-1C11T

4.010

3.55

1

1 5/8

*2 29/32

2 3/8

3.87

请咨询

请咨询

12

LD80-1C12T

4.330

3.86

1

1 7/8

*3 1/8

2 3/8

4.31

13

LD80-1C13T

4.660

4.18

1

2

3  1/64

2 3/8

5.32

14

LD80-1C14T

4.980

4.49

1

2 1/4

3 1/3

2 3/8

6.44

15

LD80-1C15T

5.300

4.81

1

2 1/2

3 4/5

2 3/8

7.75

16

LD80-1C16T

5.630

5.13

1

2  3/46

4

2 3/8

8.81

70

LD80-1C70

22.870

22.29

1 1/2

4 1/4

6 1/4

3 1/2

75.70

72

LD80-1C72

23.500

22.93

1 1/2

4 1/4

6 1/4

3 1/2

81.40

76

LD80-1C76

24.780

24.20

1 1/2

4 1/4

6 1/4

3 1/2

87.80

80

LD80-1C80

26.050

25.47

1 1/2

4 1/4

6 1/4

3 1/2

89.90

84

LD80-1C84

27.330

26.74

1 1/2

4 1/4

6 1/4

3 1/2

99.20

90

LD80-1C90

29.240

28.65

1 1/2

4 1/4

6 1/4

3 1/2

106.00

96

LD80-1C96

31.150

30.56

1 1/2

4 1/4

6 1/4

3 1/2

117.00

112

LD80-1C112

36.240

35.66

1 1/2

4 1/4

6 1/4

3 1/2

154.00

注：*表示轮毂上有浅键槽


型号表示例


LD80
 -
 1A 20T Q
（1）
（2）
 （3）
 （4）


（1）链号

（2）链轮类型

（3）链轮齿数

（4）Q：齿端硬化规格


链轮的类型


类型

1A型

1B 型

1C 型

2A型

2B型

2C型

3A型

3B型

3C型

SD型

说明

单排
片式

单排
单侧轮毂

单排
双侧轮毂

双排
片式

双排
单侧轮毂

双排
双侧轮毂

三排
片式

三排
单侧轮毂

三排
双侧轮毂

双排
双向驱动

图示




×

立刻联系自动化专家

您在努力掌握如何开始自动化吗？
