STL锥套焊接轮毂

STL 锥套焊接轮毂（STL Weld-on Hubs），这是一套遵循美标的锥面胀紧式传动连接系统，由 STL 锥套与配套焊接轮毂组成，常用于需要现场焊接固定的链轮、皮带轮、叶轮等传动件，适配美标工业场景。

应用领域

机械工程

产品手册索取



产品特点

碳钢（如 C45/SAE 1045）精密加工，内锥孔与锥套外锥面完全贴合，外圈带焊接法兰 / 焊接面，尺寸覆盖 HG1–HW1 全系列。

严格遵循美国锥套轮毂标准，与 TB（欧标）系列形成区分，互换性强，便于美标设备的备件采购与维护。

一般使用焊接性能好的Q235-A号钢。

普通锥套与其他传动件组合使用时，在启动、换向频繁的场合，由于冲击载荷大会造成内孔及键槽的损坏，精度降低，严重时使整个传动零件报废。

STL锥套焊接轮毂先将轮毂焊接到目标轮盘（链轮 / 皮带轮），再把锥套置于轴与轮毂之间；拧紧螺栓产生轴向力，锥套通过锥面效应径向胀紧轮毂、抱紧轴，形成无间隙、大扭矩的过盈连接；拆卸时反向拧螺栓即可轻松分离，不损伤轴与轮毂。

大大提高传动件的使用寿命并降低了维修费用。

广泛用于输送机、风机、水泵、破碎机等工业设备，可传递较大扭矩，同时避免键连接带来的应力集中和磨损问题

技术参数

点击图片放大


■产品本体结构详见如上图

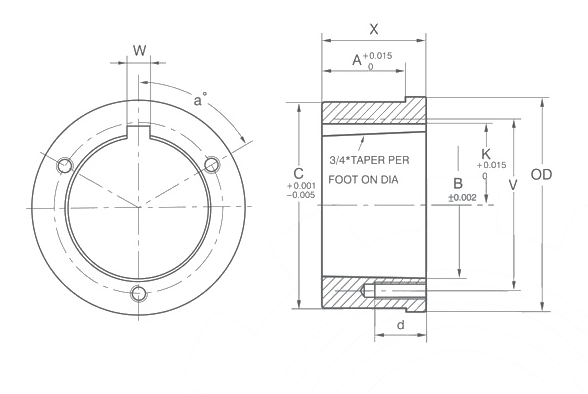

上图为STL锥套焊接轮毂尺寸图。

■尺寸表

型号

对应锥套型号

尺寸

OD

A

B

C

K

V

W

X

a

HG1

G

2

0.174

1.168

1.875

一

19/16

一

5/8

一

HH1

H

2 1/2

0.174

1.621

2.375

一

2

一

7/8

一

HCH1

H

2 1/2

0.625

1.621

2.375

一

2

一

7/8

一

HP1

P1

3

0.292

1.9375

2.875

1 3/32

2 7/16

3/8

1  5/16

60°

HCP1

P1

3

1.000

1.9375

2.875

1 3/32

2 7/16

3/8

1  5/16

60°

HP2

P2

3

1.100

1.9375

2.875

1 3/32

2 7/16

3/8

2  5/16

60°

HB1

B

3 7/8

0.292

2.623

3.750

1 7/16

3 1/8

1/2

1  5/16

60°

HB2

B

4 1/2

0.709

2.623

4.375

1 7/16

3 1/8

1/2

1 3/4

60°

HQ1

Q1

4 1/2

0.709

2.875

4.375

1 9/16

3 3/8

1/2

1 3/4

60°

HCQ1

Q1

4 1/2

1.250

2.875

4.375

1 9/16

3 3/8

1/2

1 3/4

60°

HQ2

Q2

4 1/2

1.606

2.875

4.375

1 9/16

3 3/B

1/2

2 3/4

60°

HR1

R1

5 3/4

0.709

4.000

5.625

2 3/16

4 5/B

3/4

2

60°

HR2

R2

5 3/4

1.606

4.000

5.625

2 3/16

4 5/8

3/4

4

60°

HS1

S1

6 3/4

0.946

4.625

6.500

2 9/16

5 3/8

3/4

3  5/16

60°

HS2

S2

6 3/4

2.963

4.625

6.500

2 9/16

5 3/B

3/4

5 11/16

60°

HUO

Uo

8 1/2

2.000

6.000

8.250

3 1/4

7

1 1/4

3 3/4

60°

HU1

U₁

8 1/2

2.963

6.000

8.250

3 1/4

7

1 1/4

5 5/8

60°

HU2

U₂

8 1/2

6.016

6.000

8.250

3 1/4

7

1 1/4

8 5/8

60°

HW1

W1

12.5

2.963

8.500

12.250

4 9/16

10

1 1/4

6 3/8

22.5°


型号与承载能力

型号

对应锥套型号

螺纹孔

d

No.

Size

HG1

G

5/8

2

1/4-20

HH1

H

7/8

2

1/4-20

HCH1

H

7/8

2

1/4-20

HP1

P1

5/8

3

5/16-18

HCP1

P1

5/8

3

5/16-18

HP2

P2

5/8

3

5/16-18

HB1

B

13/16

3

5/16-18

HB2

B

13/16

3

5/16-18

HQ1

Q1

7/8

3

3/8-16

HCQ1

Q1

7/8

3

3/8-16

HQ2

Q2

7/8

3

3/8-16

HR1

R1

1 1/8

3

3/8-16

HR2

R2

1 1/8

3

3/8-16

HS1

S1

1 5/8

3

1/2-13

HS2

S2

1 5/8

3

1/2-13

HUO

Uo

2

3

5/8-11

HU1

U₁

1 3/4

3

5/8-11

HU2

U₂

1 3/4

3

5/8-11

HW1

W1

1 3/4

4

3/4-10


安装说明

  • 工件检查：轮毂、STL 锥套、轴芯必须无毛刺、无锈蚀、无油污；碳钢件清洁后擦干，严禁残留铁屑、灰尘。
  • 尺寸核对：确认轴径、锥套规格、轮毂锥孔完全匹配；配合公差严格按图纸，杜绝强行装配。
  • 焊接预处理：待焊部位打磨光洁，碳钢母材无氧化皮，焊接坡口 / 贴合面平整。
  • 禁止涂油：锥套、轴、锥孔配合面严禁涂抹润滑油、黄油，会打滑丢扭矩。




    • ×
