100-2 STL锥孔链轮

STL 锥孔链轮的中心孔为锥形，锥度为 4°±15′，配合锥套使用时可通过轴向压紧实现无键连接，确保传动稳定性和安装精度。

应用领域

汽车生产

机械工程

包装行业

物流运输业

产品手册索取



产品特点

材料通常为碳钢或不锈钢。

可进行包括发黑、镀锌或镀镍等表面处理，以提高耐磨性和耐腐蚀性。

采用先进的铣齿加工工艺，使齿形更精确。

STL 锥孔链轮的中心孔为锥形，锥度为 4°±15′。

齿部硬化：主要用于需要提高齿端强度和磨损寿命的场合，各个尺寸小齿数的机械用碳素钢轮毂切削规格，齿端部均实施硬化处理。

齿部无硬化：齿端不实施硬化处理，链轮大齿数范围的齿端均为无硬化规格。

请先咨询我司技术人员以确定适配的链轮及配套使用的STL锥套型号。

安装完成后，检查安装传动链轮的位置状态是否良好，否则须检修或更换相关件。

按正确方法将主、从动链轮安装到位，且锁紧紧固件使其达到规定力矩要求。

装上链条并调整好松紧度后，检查链条与链轮配合是否顺畅、共面，且与链罩无干涉。

从动链轮应有张紧装置。

链轮和链条最好同时更换，若只更换其中之一，会加剧双方的磨损。

由于主动链轮转速高、齿数少，在相同条件下，比从动轮磨损快些，属正常情况。

要定期地清洁及润滑传动链条、传动链轮，以提高其使用寿命。

镀锌：可提高链轮的防锈性能，表面呈现黄白色。

化学镀镍：链轮进行化学镀镍后耐腐蚀性能、耐磨损性能提高。

发黑处理（表面氧化）：即碱性发黑处理，将链轮置于碱性处理液中加热产生化学作用，在其表面形成黑色薄膜，薄膜具有一定防锈效果。

磷化处理：即磷酸盐处理。将链轮浸入加温后的磷酸盐溶液中进行化学处理，使链轮表面形成磷酸盐保护膜。

技术参数

点击图片放大

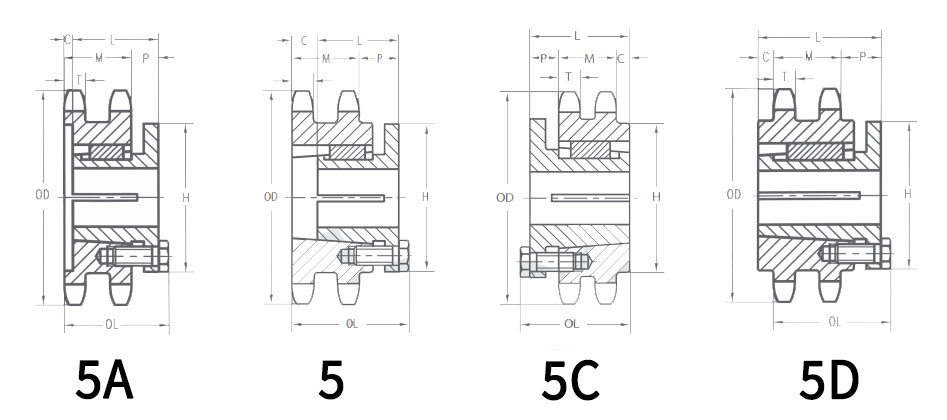

■链轮尺寸表

齿数

链轮型号

型号

外圆直径

节距圆直径

 锥套型号

尺寸

锥套重量

De

Dp

T

OL

L

P

C

H

inch

inch

inch

inch

inch

inch

inch

inch

11

LD100-2B11T-PSTL

5A

5.01

4.437

P1

0.669

2 15/16

1 15/16

5/8

3/4

3

4.7

12

LD100-2B12T-Q2STL

5

5.42

4.83

Q2

0.669

4 7/32

3 1/2

1 55/64

7/16

4 1/8

5.9

13

LD100-2B13T-Q2STL

5

5.82

5.223

Q2

0.669

4 7/32

3 1/2

1 55/64

7/16

4 1/8

7.9

14

LD100-2B14T-QSTL

5A

6.23

5.617

Q1

0.669

3 3/32

2 1/2

3/4

5/16

4 1/8

8.4

15

LD100-2B15T-QSTL

5A

6.63

6.012

Q1

0.669

3 3/32

2 1/2

3/4

5/16

4 1/8

9.1

16

LD100-2B16T-QSTL

5A

7.03

6.407

Q1

0.669

3 3/32

2 1/2

3/4

5/16

4 1/8

10.9

17

LD100-2B17T-RSTL

5A

7.44

6.803

R1

0.669

3 7/32

2 7/8

7/8

1/16

5 3/8

11

18

LD100-2B18T-RSTL

5A

7.84

7.198

R1

0.669

3 7/32

2 7/8

7/8

1/16

5 3/8

12.3

19

LD100-2B19T-RSTL

5A

8.24

7.595

R1

0.669

3 7/32

2 7/8

7/8

1/16

5 3/8

14.9

20

LD100-2B20T-RSTL

5A

8.64

7.991

R1

0.669

3 7/32

2 7/8

7/8

1/16

5 3/8

17.4

21

LD100-2B21T-RSTL

5A

9.04

8.387

R1

0.669

3 7/32

2 7/8

7/8

1/16

5 3/8

20.3

22

LD100-2B22T-RSTL

5A

9.44

8.783

R1

0.669

3 7/32

2 7/8

7/8

1/16

5 3/8

22.8

24

LD100-2B24T-RSTL

5A

10.25

9.577

R1

0.669

3 7/32

2 7/8

7/8

1/16

5 3/8

29.5

35

LD100-2B35T-RSTL

5A

14.64

13.945

R1

0.669

3 7/32

2 7/8

7/8

1/16

5 3/8

76.8

45

LD100-2B45T-SSTL

5C

18.63

17.92

S1

0.669

4 3/4

4 3/8

1 1/16

1 15/64

6 3/8

138

60

LD100-2B60T-SSTL

5C

24.6

23.884

S1

0.669

4 3/4

4 3/8

1 1/16

1 15/64

6 3/8

251

70

LD100-2B70T-SSTL

5D

28.58

27.862

S1

0.669

7 1/8

 6 3/4

2 7/16

2 1/4

6 3/8

358

80

LD100-2B80T-SSTL

5D

32.57

31.839

S1

0.669

7 1/8

 6 3/4

2 7/16

2 1/4

6 3/8

431



型号表示例


LD100
 -
 2B 30T Q -
 G
 STL
（1）
（2）
 （3）
 （4）
（5）
 （6）


（1）链号

（2）链轮类型

（3）链轮齿数

（4）Q：齿端硬化规格

（5）G：适配锥套型号

（6）STL: 适配锥套类型


链轮的类型


类型

1A型

1B 型

1C 型

2A型

2B型

2C型

3A型

3B型

3C型

SD型

说明

单排
片式

单排
单侧轮毂

单排
双侧轮毂

双排
片式

双排
单侧轮毂

双排
双侧轮毂

三排
片式

三排
单侧轮毂

三排
双侧轮毂

双排
双向驱动

图示




×
