QTL锥套焊接轮毂

QTL 锥套焊接轮毂适用于多种应用场景，例如与钢板轮进行焊接。该轮毂由钢材制成，经过钻孔、攻丝及锥孔加工，可与 QTL 锥套配套使用。

应用领域

机械工程

产品手册索取



产品特点

采用碳钢制造，经过钻孔、攻丝和锥孔加工，结构坚固，适用于重载传动场景。

通过焊接固定在钢板轮、法兰盘或其他传动件上，再利用 QTL 锥套与轴进行无键连接，安装便捷且对中性好。

一般使用焊接性能好的Q235-A号钢。

普通锥套与其他传动件组合使用时，在启动、换向频繁的场合，由于冲击载荷大会造成内孔及键槽的损坏，精度降低，严重时使整个传动零件报废。

通过焊接固定在钢板轮、法兰盘或其他传动件上，再利用 QTL 锥套与轴进行无键连接，安装便捷且对中性好。

大大提高传动件的使用寿命并降低了维修费用。

广泛用于输送机、风机、水泵、破碎机等工业设备，可传递较大扭矩，同时避免键连接带来的应力集中和磨损问题

技术参数

点击图片放大


■产品本体结构详见如上图

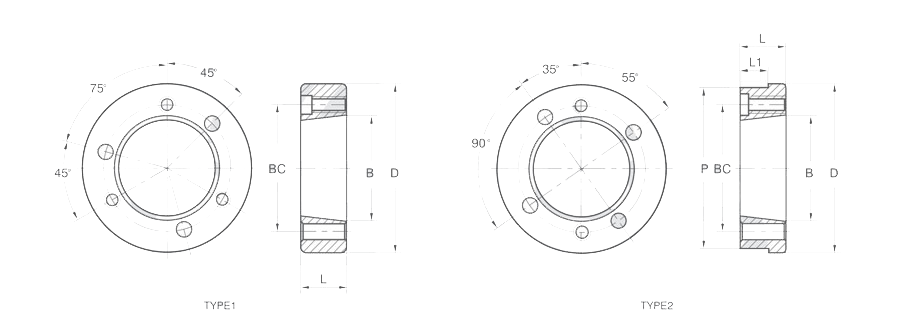

上图为QTL锥套焊接轮毂尺寸图。


■尺寸表

型号

尺寸

D*

L

B

P+

L1

BC

JA

2.250

9/16

1.375

一

一

1 21/32

SH-A

3.000

13/46

1.871

一

一

2 1/4

SDS-A

3.500

3/4

2.188

一

一

2 11/16

SK-A

4.375

1 1/4

2.813

一

一

3 5/16

SF-A

5.000

1 1/4

3.125

一

一

3 7/8

E-A

6.250

1 5/8

3.832

一

一

5

F-A

7.000

2 1/2

4.437

一

一

5 5/8

J-A

7.750

3 3/16

5.140

一

一

6 1/4

M-A

9.500

5 3/16

6.494

9.250

3 9/16

7 7/8

N-A

10.500

6 1/4

6.990

10.250

4 1/2

8 1/2



型号与承载能力

型号

额定传动扭矩

参考重量

6

9

12

JA

800

1190

1610

0.4

SH-A

950

1425

1900

1.0

SDS-A

1130

1695

2260

1.3

SK-A

2400

3600

4800

3.0

SF-A

4060

6090

8120

4.0

E-A

9240

13860

18480

9.0

F-A

13960

20940

27920

16

J-A

19550

29325

39100

25

M-A

49000

73500

98000

50

N-A

73200

109800

146400

75

安装说明

  • 工件检查：轮毂、QTL 锥套、轴芯必须无毛刺、无锈蚀、无油污；碳钢件清洁后擦干，严禁残留铁屑、灰尘。
  • 尺寸核对：确认轴径、锥套规格、轮毂锥孔完全匹配；配合公差严格按图纸，杜绝强行装配。
  • 焊接预处理：待焊部位打磨光洁，碳钢母材无氧化皮，焊接坡口 / 贴合面平整。
  • 禁止涂油：锥套、轴、锥孔配合面严禁涂抹润滑油、黄油，会打滑丢扭矩。




    • ×
