35-1 STL锥孔链轮

STL 锥孔链轮的中心孔为锥形，锥度为 4°±15′，配合锥套使用时可通过轴向压紧实现无键连接，确保传动稳定性和安装精度。

应用领域

汽车生产

机械工程

包装行业

物流运输业

产品手册索取



产品特点

材料通常为碳钢或不锈钢。

可进行包括发黑、镀锌或镀镍等表面处理，以提高耐磨性和耐腐蚀性。

采用先进的铣齿加工工艺，使齿形更精确。

STL 锥孔链轮的中心孔为锥形，锥度为 4°±15′。

齿部硬化：主要用于需要提高齿端强度和磨损寿命的场合，各个尺寸小齿数的机械用碳素钢轮毂切削规格，齿端部均实施硬化处理。

齿部无硬化：齿端不实施硬化处理，链轮大齿数范围的齿端均为无硬化规格。

请先咨询我司技术人员以确定适配的链轮及配套使用的STL锥套型号。

安装完成后，检查安装传动链轮的位置状态是否良好，否则须检修或更换相关件。

按正确方法将主、从动链轮安装到位，且锁紧紧固件使其达到规定力矩要求。

装上链条并调整好松紧度后，检查链条与链轮配合是否顺畅、共面，且与链罩无干涉。

从动链轮应有张紧装置。

链轮和链条最好同时更换，若只更换其中之一，会加剧双方的磨损。

由于主动链轮转速高、齿数少，在相同条件下，比从动轮磨损快些，属正常情况。

要定期地清洁及润滑传动链条、传动链轮，以提高其使用寿命。

镀锌：可提高链轮的防锈性能，表面呈现黄白色。

化学镀镍：链轮进行化学镀镍后耐腐蚀性能、耐磨损性能提高。

发黑处理（表面氧化）：即碱性发黑处理，将链轮置于碱性处理液中加热产生化学作用，在其表面形成黑色薄膜，薄膜具有一定防锈效果。

磷化处理：即磷酸盐处理。将链轮浸入加温后的磷酸盐溶液中进行化学处理，使链轮表面形成磷酸盐保护膜。

技术参数

点击图片放大

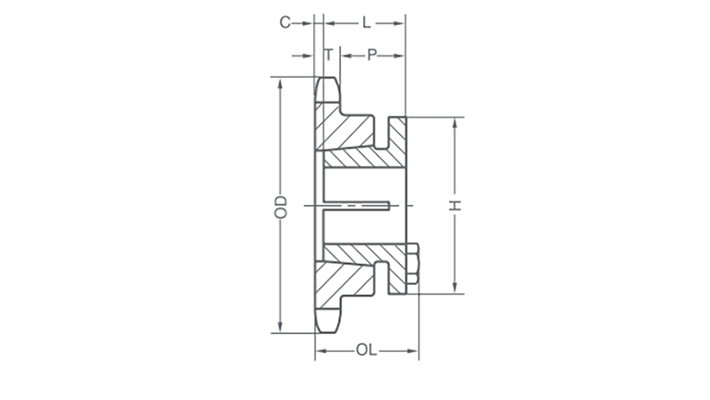

■链轮尺寸表

齿数

链轮型号

型号

外圆直径

节距圆直径

锥套型号

尺寸

锥套重量

De

Dp

T

OL

L

P

C

H

inch

inch

inch

inch

inch

inch

inch

inch

15

LD35-1B15T-GSTL

1

1.99

1.804

G

0.168

1 11/32

1

1

5/32

2

0.3

16

LD35-1B16T-GSTL

1

2.1

1.922

G

1 11/32

1

1

5/32

2

0.3

17

LD35-1B17T-GSTL

1

2.23

2.041

G

1 11/32

1

1

5/32

2

0.3

18

LD35-1B18T-GSTL

1

2.35

2.159

G

1 11/32

1

1

5/32

2

0.3

19

LD35-1B19T-GSTL

1

2.47

2.278

G

1 1/4

1

29/32

1/16

2

0.3

19

LD35-1B19T-HSTL

1

2.47

2.278

H

0.168

1 1/2

1 1/4

1 5/32

1/16

2 1/2

0.5

20

LD35-1B20T-HSTL

1

2.59

2.397

H

1 1/2

1 1/4

1 5/32

1/16

2 1/2

0.5

21

LD35-1B21T-HSTL

1

2.7

2.516

H

1 1/2

1 1/4

1 5/32

1/16

2 1/2

0.6

22

LD35-1B22T-HSTL

1

2.83

2.635

H

1 1/2

1 1/4

1 5/32

1/16

2 1/2

0.7

23

LD35-1B23T-HSTL

1

2.95

2.754

H

1 1/2

1 1/4

1 5/32

1/16

2 1/2

0.7

24

LD35-1B24T-HSTL

1

3.05

2.873

H

0.168

1 1/2

1 1/4

1 5/32

1/16

2 1/2

0.8

25

LD35-1B25T-HSTL

1

3.19

2.992

H

1 1/2

1 1/4

1 5/32

1/16

2 1/2

0.8

26

LD35-1B26T-HSTL

1

3.31

3.111

H

1 1/2

1 1/4

1 5/32

1/16

2 1/2

0.8

28

LD35-1B28T-HSTL

1

3.55

3.349

H

1 1/2

1 1/4

1 5/32

1/16

2 1/2

0.9

30

LD35-1B30T-HSTL

1

3.79

3.588

H

1 1/2

1 1/4

1 5/32

1/16

2 1/2

0.9

32

LD35-1B32T-HSTL

1

4.03

3.826

H

0.168

1 1/2

1 1/4

1 5/32

1/16

2 1/2

0.9

35

LD35-1B35T-HSTL

1

4.39

4.183

H

1 1/2

1 1/4

1 5/32

1/16

2 1/2

1

36

LD35-1B36T-HSTL

1

4.51

4.303

H

1 1/2

1 1/4

1 5/32

1/16

2 1/2

1

40

LD35-1B40T-HSTL

1

4.99

4.78

H

1 1/2

1 1/4

1 5/32

1/16

2 1/2

1.2

42

LD35-1B42T-HSTL

1

5.23

5.018

H

1 1/2

1 1/4

1 5/32

1/16

2 1/2

1.2

45

LD35-1B45T-HSTL

1

5.59

5.379

H

0.168

1 1/2

1 1/4

1 5/32

1/16

2 1/2

1.4

48

LD35-1B48T-HSTL

1

5.95

5.734

H

1 1/2

1 1/4

1 5/32

1/16

2 1/2

1.5

54

LD35-1B54T-HSTL

1

6.66

6.449

H

1 1/2

1 1/4

1 5/32

1/16

2 1/2

1.8

60

LD35-1B60T-HSTL

1

7.38

7.165

H

1 1/2

1 1/4

1 5/32

1/16

2 1/2

2.3

70

LD35-1B70T-HSTL

1

8.58

8.358

H

1 1/2

1 1/4

1 5/32

1/16

2 1/2

2.8

72

LD35-1B72T-HSTL

1

8.81

8.597

H

0.168

1 1/2

1 1/4

1 5/32

1/16

2 1/2

3

80

LD35-1B80T-HSTL

1

9.77

9.552

H

1 1/2

1 1/4

1 5/32

1/16

2 1/2

3.8

84

LD35-1B84T-HSTL

1

10.25

10.029

H

1 1/2

1 1/4

1 5/32

1/16

2 1/2

4

96

LD35-1B96T-HSTL

1

11.68

11.461

H

1 1/2

1 1/4

1 5/32

1/16

2 1/2

5.3

112

LD35-1B112T-HSTL

1

13.59

13.371

H

1 1/2

1 1/4

1 5/32

1/16

2 1/2

6.8


型号表示例


LD35
 -
 1B 14T Q -
 G
 STL
（1）
（2）
 （3）
 （4）
（5）
 （6）


（1）链号

（2）链轮类型

（3）链轮齿数

（4）Q：齿端硬化规格

（5）G：适配锥套型号

（6）STL: 适配锥套类型


链轮的类型


类型

1A型

1B 型

1C 型

2A型

2B型

2C型

3A型

3B型

3C型

SD型

说明

单排
片式

单排
单侧轮毂

单排
双侧轮毂

双排
片式

双排
单侧轮毂

双排
双侧轮毂

三排
片式

三排
单侧轮毂

三排
双侧轮毂

双排
双向驱动

图示




×
