35E单箱体式刚性链

刚性链，又称销齿举升链，能将柔性运转动力转化为刚性举升效果，因而得名“刚性链”。整个举升装置仅需要举升高度的工作空间，无需其他过多的竖向处置和存储空间，避免了较深基坑设置所带来的一系列问题。

应用领域

汽车生产

机械工程

起重设备与叉车

食品行业

物流运输业

产品手册索取



产品特点

无配重，可实现浅基坑，且静载可达25吨，动载可达20吨。

寿命长，40万次行程内仅需定期润滑。

噪音低，链条运行噪音不超过60分贝。


将柔性转动转换为支撑链体的刚性推力举升。

行程可达12米，速度可达0.3m/s，且行程范围内可任意停位。

储链箱有单层（S型）、双层（D型）、三层（T型）和多层（M型）样式。

储链箱方向有0°（M1型）、90°（M2型）、180°（M3）型。

输入轴方向有左出轴（L）型、右出轴（R）型以及双出轴（L+R）型。

润滑方式

I

II

III

IV

方法

油壶

点滴加油

油池或油盘润滑

强制油泵润滑

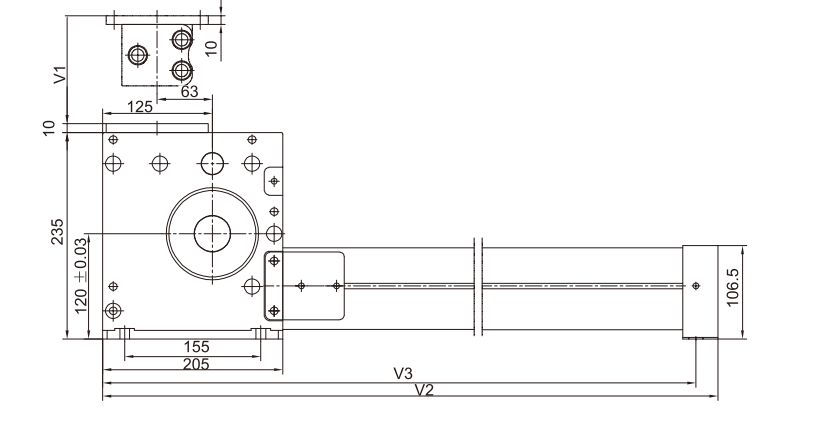

技术参数

点击图片放大




隆德链号

行程
(mm)

总长
(mm)

地脚
(mm)

链条自重
(Kg)

设备自重
(Kg)

静载荷
(KN)

动载荷
(KN)

LDXLC35E210S

210

395

370

11.0

29.0

请咨询

请咨询

LDXLC35E280S

280

465

440

12.6

31.0

LDXLC35E350S

350

535

510

14.2

33.0

LDXLC35E420S

420

605

580

15.8

35.0

LDXLC35E490S

490

675

650

17.4

37.0

LDXLC35E560S

560

745

720

19.0

39.0

LDXLC35E630S

630

815

790

20.6

41.0

LDXLC35E700S

700

885

860

22.2

43.0

LDXLC35E770S

770

955

930

23.8

45.0

LDXLC35E840S

840

1025

1000

25.4

47.0

LDXLC35E910S

910

1095

1070

27.0

49.0

LDXLC35E980S

980

1165

1140

28.6

51.0

LDXLC35E1050S

1050

1235

1210

30.2

53.0

LDXLC35E1120S

1120

1305

1280

31.8

55.0

LDXLC35E1190S

1190

1375

1350

33.4

57.0

LDXLC35E1260S

1260

1445

1420

35.0

59.0

LDXLC35E1330S

1330

1515

1490

36.6

61.0

LDXLC35E1400S

1400

1585

1560

38.2

63.0

LDXLC35E1470S

1470

1655

1630

39.8

65.0

LDXLC35E1540S

1540

1725

1700

41.4

67.0

LDXLC35E1610S

1610

1795

1770

43.0

69.0

LDXLC35E1680S

1680

1865

1840

44.6

71.0

LDXLC35E1750S

1750

1935

1910

46.2

73.0

LDXLC35E1820S

1820

2005

1980

47.8

75.0

LDXLC35E1890S

1890

2075

2050

49.4

77.0

LDXLC35E1960S

1960

2145

2120

51.0

79.0

LDXLC35E2030S

2030

2215

2190

52.6

81.0

LDXLC35E2100S

2100

2285

2260

54.2

83.0

LDXLC35E2170S

2170

2355

2330

55.8

85.0

LDXLC35E2240S

2240

2425

2400

57.4

87.0



型号表示例


LD
 XCL
 -
 35E
 -
 210
 S

（1）
（2）
（3）
 （4）


（1）刚性链

（2）链条规格

（3）行程

（4）单层箱体


载荷分布图






×
