35R单箱体式刚性链

刚性链，又称销齿举升链，能将柔性运转动力转化为刚性举升效果，因而得名“刚性链”。整个举升装置仅需要举升高度的工作空间，无需其他过多的竖向处置和存储空间，避免了较深基坑设置所带来的一系列问题。

应用领域

汽车生产

机械工程

起重设备与叉车

食品行业

物流运输业

产品手册索取



产品特点

无配重，可实现浅基坑，且静载可达25吨，动载可达20吨。

寿命长，40万次行程内仅需定期润滑。

噪音低，链条运行噪音不超过60分贝。


将柔性转动转换为支撑链体的刚性推力举升。

行程可达12米，速度可达0.3m/s，且行程范围内可任意停位。

储链箱有单层（S型）、双层（D型）、三层（T型）和多层（M型）样式。

储链箱方向有0°（M1型）、90°（M2型）、180°（M3）型。

输入轴方向有左出轴（L）型、右出轴（R）型以及双出轴（L+R）型。

润滑方式

I

II

III

IV

方法

油壶

点滴加油

油池或油盘润滑

强制油泵润滑

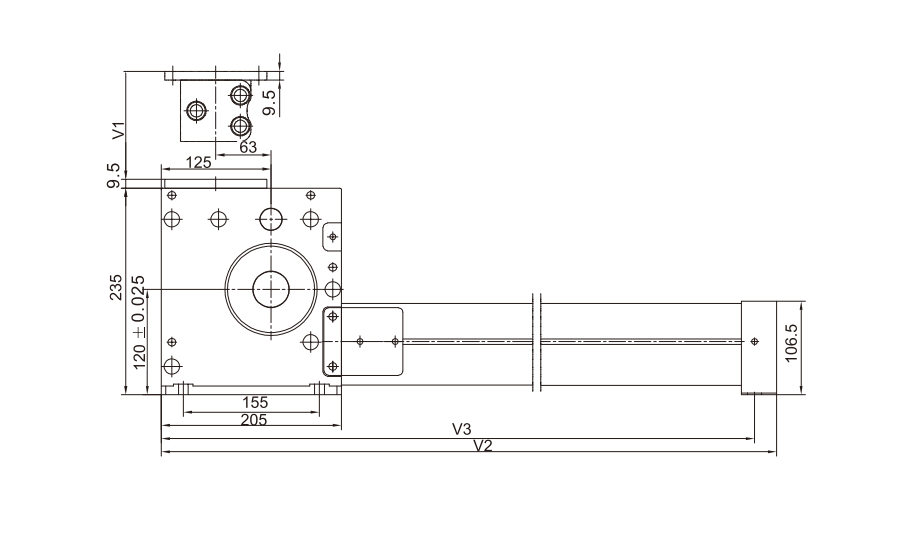

技术参数

点击图片放大




隆德链号

行程
StrokR
V1(mm)

总长
LRngth
V2(mm)

地脚
Anchor
V3(mm)

静载荷
Sta.load
(KN)

动载荷
Dyn.load
(KN)

链条自重
Chain
wRight
(Kg)

设备自重
Total
wRight
(Kg)

LDXLC35R350S

350

436

308

请咨询

请咨询

14.2

33

LDXLC35R420S

420

472

344

15.8

35

LDXLC35R490S

490

508

380

17.4

37

LDXLC35R560S

560

544

416

19.0

39

LDXLC35R630S

630

580

452

20.6

41

LDXLC35R700S

700

616

488

22.2

43

LDXLC35R770S

770

652

524

23.8

45

LDXLC35R840S

840

688

560

25.4

47

LDXLC35R910S

910

724

596

27.0

49

LDXLC35R980S

980

760

632

28.6

51

LDXLC35R1050S

1050

796

668

30.2

53

LDXLC35R1120S

1120

832

704

31.8

55

LDXLC35R1050S

1190

868

740

33.4

57

LDXLC35R1260S

1260

904

776

35.0

59

LDXLC35R1330S

1330

940

812

36.6

61

LDXLC35R1400S

1400

976

848

38.2

63

LDXLC35R1470S

1470

1012

884

39.8

65

LDXLC35R1540S

1540

1048

920

41.4

67

LDXLC35R1610S

1610

1084

956

43.0

69

LDXLC35R1680S

1680

1120

992

44.6

71

LDXLC35R1750S

1750

1156

1028

46.2

73

LDXLC35R1820S

1820

1192

1064

47.8

75

LDXLC35R1890S

1890

1228

1100

49.4

77

LDXLC35R1960S

1960

1264

1136

51.0

79

LDXLC35R1890S

2030

1300

1172

52.6

81

LDXLC35R2100S

2100

1336

1208

54.2

83

LDXLC35R2170S

2170

1372

1244

55.8

85

LDXLC35R2240S

2240

1408

1280

57.4

87



型号表示例


LD
 XCL
 -
 35R
 -
 350
 S

（1）
（2）
（3）
 （4）


（1）刚性链

（2）链条规格

（3）行程

（4）单层箱体


载荷分布图






×
